球磨機擋料圈在除了前面說的分級，阻滯物料的流動的作用外，還起到了揚球和揚料的作用。這項作用的實現，與它的結構有直接關系。現在我們來說說它的結構：

球磨機擋球圈兩種結構如下圖所示：（a） 老式擋球圈；（b）新式擋球圈圖

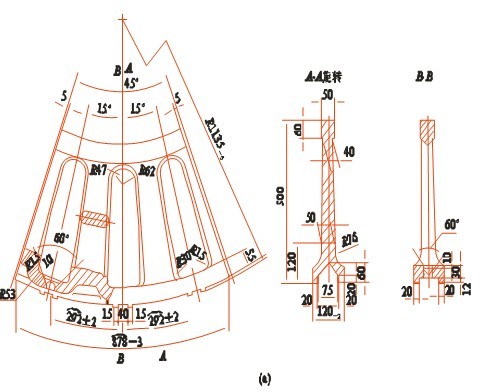

圖（a）是用在2.4×13棒球磨機三、四倉中，它是光滑表面，采用直接固定方式；

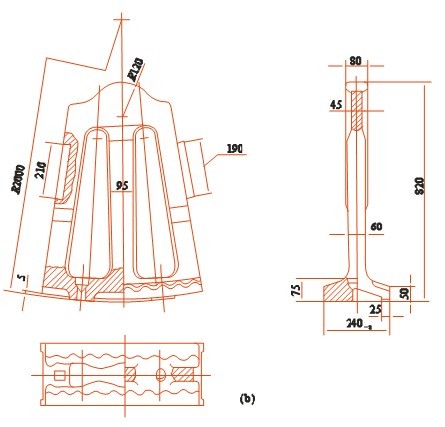

圖（b）是丹麥設計的新型擋球圈，用在我國柳州水泥廠。4.2×11水泥磨的后倉中，此種表面帶有小波紋，與小波紋襯板相同，而里圈設計成大波形，環向斷面也設計成波形，其中部開有許多徑向長孔，對研磨體和物料都有一定的提升作用，增大細磨倉的研磨能力。

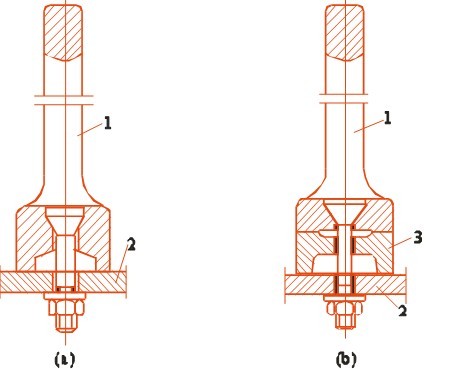

球磨機擋料圈的固定方法：（a）直接固定法；（b） 通過支撐環的固定法

1—擋球圈或擋料圈；2—筒體；3—支撐環


球磨機擋球圈用螺栓直接固定在筒體上，如圖（a）所示。也有通過支撐環用螺栓固定在筒體上的，如圖（b）所示。擋球圈對鑲砌襯板產生止動作用，使鑲砌襯板穩固，不易塌落。
